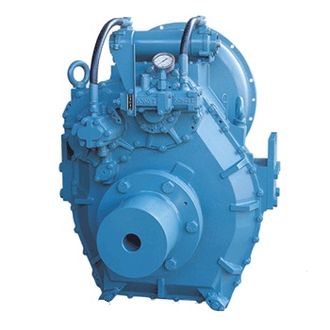

Судовой редуктор DMT260HL
Редуктор имеет признание Российского Речного Регистра.
Тип редуктора: понижающий, реверсивный с гидравлическими многодисковыми муфтами переднего и заднего хода.
Чугунный корпус, вертикальная установка и непосредственный монтаж.
Одинаковое предаточное отношение и восприятие крутящего момента на передний и задних ход.
Легкое обслуживание и надежная конструкция.
Точно отшлифованные зубья шестерней обеспечивают продолжительный и бесперебойный срок службы.
Функция "ручного поджатия многодисковых муфт" в чрезвычайной ситуации.
Различные применения : прогулочный режим, легкий коммерческий, средний коммерческий и высоконагруженный режим эксплуатации.
Качество строго контролируется в соответствии с ISO 9001.
Режим (Продолжительная эксплуатация):
| Модель |
Передаточное отношение |
Макс. крутящий момент (кг*м) |
Макс. обороты |
Мощность/обороты |
1600 | 1800 | 2100 |
Вес (кг) |
||||
| л.с. |
кВт |
л.с. |
кВт |
л.с. |
кВт |
л.с. |
кВт |
|||||
| DMT260HL | 3.53 | 259 | 2500 | 0.3611 | 0.2695 | 578 | 431 | 650 | 485 | 758 | 565 | 640 |
| 4.08 | 259 | 2500 | 0.3611 | 0.2695 | 578 | 431 | 650 | 485 | 758 | 565 | ||
| 4.52 | 259 | 2500 | 0.3611 | 0.2695 | 578 | 431 | 650 | 485 | 758 | 565 | ||
| 5.04 | 239 | 2500 | 0.3611 | 0.2695 | 553 | 413 | 600 | 448 | 700 | 522 | ||
Стандартная комплектация:
SAE #1, или SAE #0 крепежный фланец
Демпферная пластина с резиновыми наконечниками
Масляный радиатор с кронштейном
Полумуфта гребного вала
Кронштейн троса управления с крепежным хомутом
Дополнительно:
Троллинговый клапан для движения самым малым ходом
Электрический клапан включения хода.
Размеры:

Размеры крепежного фланца:
| No | Крепежный фланец |
Демпферная пластина | D | M | |||||||
| 1 | SAE#0 | 18`` | 15.7 | 81 | |||||||
| 2 | 14`` | 25.4 | 81 | ||||||||
| 3 | SAE#1 | 14`` | 25.4 | 81 | |||||||
Характеристика:
