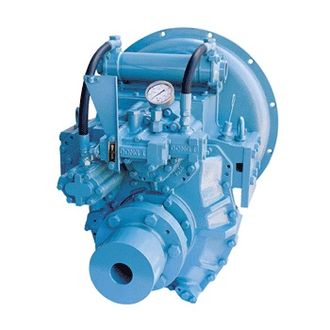

Судовой редуктор DMT150H
Редуктор имеет признание Российского Речного Регистра.
Тип редуктора: понижающий, реверсивный с гидравлическими многодисковыми муфтами переднего и заднего хода.
Чугунный корпус, вертикальная установка и непосредственный монтаж.
Одинаковое предаточное отношение и восприятие крутящего момента на передний и задних ход.
Легкое обслуживание и надежная конструкция.
Точно отшлифованные зубья шестерней обеспечивают продолжительный и бесперебойный срок службы.
Функция "ручного поджатия многодисковых муфт" в чрезвычайной ситуации.
Различные применения : прогулочный режим, легкий коммерческий, средний коммерческий и высоконагруженный режим эксплуатации.
Качество строго контролируется в соответствии с ISO 9001.
Режим (Продолжительная эксплуатация):
Модель |
Передаточное отношение |
Макс. крутящий момент (кг*м) |
Макс. обороты |
Мощность/обороты | 1600 | 1800 | 2100 |
Вес (кг) |
||||
л.с. | кВт |
л.с. |
кВт |
л.с. |
кВт |
л.с. |
кВт |
|||||
DMT150H | 1.83 | 168 | 2500 | 0.2344 | 0.1750 | 375 | 280 | 422 | 315 | 493 | 368 | 287 |
2.09 | 168 | 2500 | 0.2344 | 0.1750 | 375 | 280 | 422 | 315 | 493 | 368 | ||
2.51 | 168 | 2500 | 0.2344 | 0.1750 | 375 | 280 | 422 | 315 | 493 | 368 | ||
3.08 | 168 | 2500 | 0.2344 | 0.1750 | 375 | 280 | 422 | 315 | 493 | 368 | ||
3.43 | 168 | 2500 | 0.2344 | 0.1750 | 375 | 280 | 422 | 315 | 493 | 368 |
Стандартная комплектация:
SAE #2, или SAE #1 крепежный фланец
Демпферная пластина с резиновыми наконечниками
Масляный радиатор с кронштейном
Полумуфта гребного вала
Кронштейн троса управления с крепежным хомутом
Дополнительно:
Троллинговый клапан для движения самым малым ходом
Электрический клапан включения хода.
Размеры:
Размеры крепежного фланца:
No | Крепежный фланец |
Демпферная пластина |
D | M | |||||||
1 | SAE#1 | 14`` | 25.4 | 67 |
|||||||
2 | SAE#2 | 11.5`` | 39.6 | 46 |
Характеристика:
